山東新地標丨真空瓶/氣袋采樣 氣相色譜-質譜法測定固定污染源廢氣中揮發性有機物方案

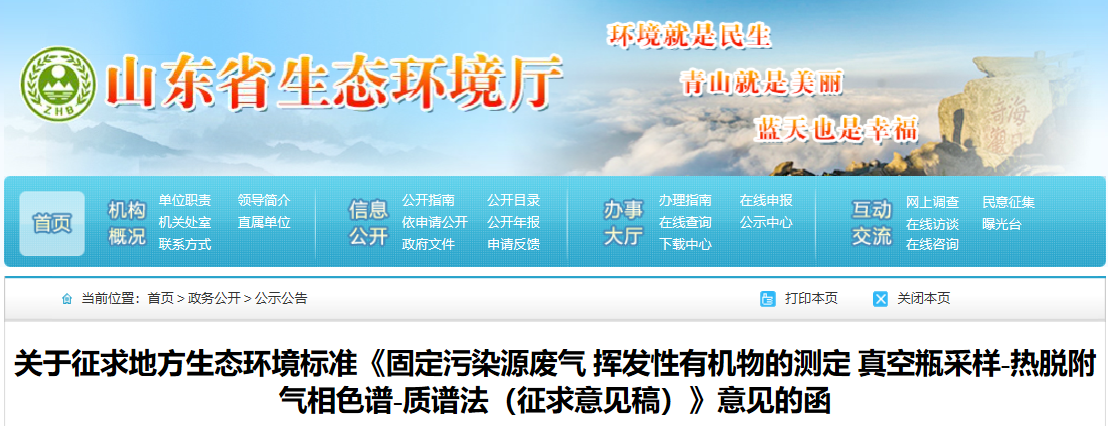

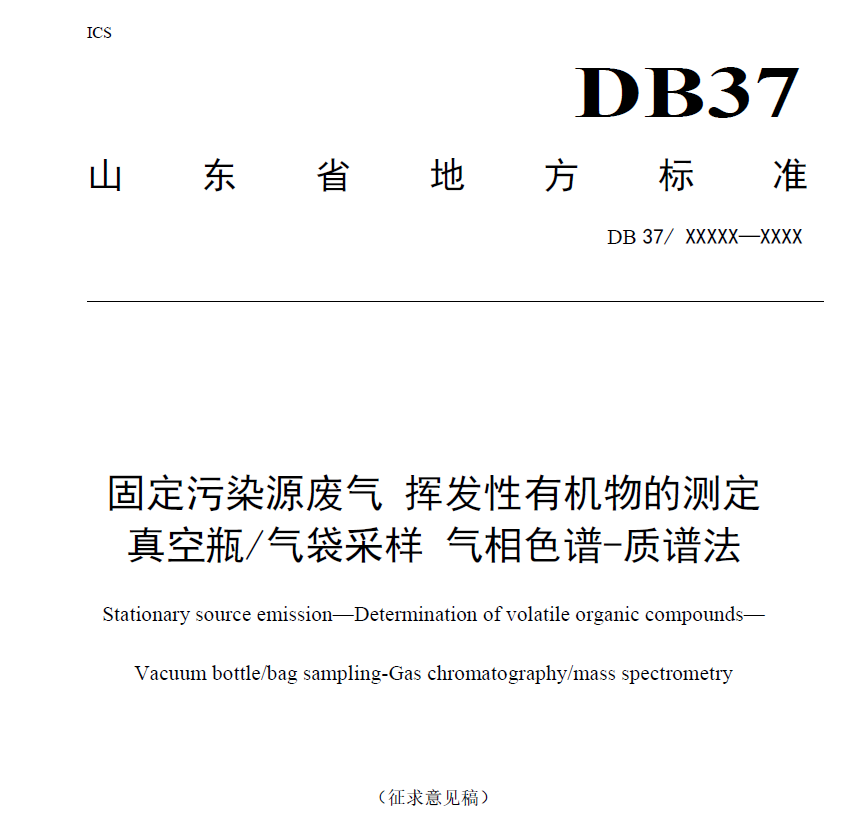

為加強揮發性有機物排放監測工作，促進環境空氣質量改善，山東省生態環境廳組織編制了地方生態環境標準《固定污染源廢氣 揮發性有機物的測定 真空瓶采樣-熱脫附氣相色譜-質譜法》, 并與5月12日發布征求意見稿征詢各方建議。



我國針對VOCs的監測工作起步晚，尤其是針對固定污染源廢氣的監測工作，監測規范少，針對性不強，僅有的5個關于固定污染源廢氣揮發性有機物的監測規范，監測項目少，普適性不強；其次是我國對固定污染源排放的VOCs污染狀況研究處于剛起步階段，不同行業重點VOCs的種類、濃度水平、等底數不清，所以本次山東地標的出臺，對固定污染源VOCs的監測具有重要意義。



和環境空氣中VOCs的監測不同，固定污染源中VOCs的測定存在以下難點：

1、固定污染源廢氣現場環境條件復雜，高溫、高濕和粉塵等影響采樣體積計量，而且水分冷凝后，有些VOCs物質會被吸附或發生化學反應;

2、固定污染源排放廢氣中VOCs種類繁多，如單獨使用FID或ECD，導致有些物質無響應；

3、固定污染源排放廢氣中VOCs的濃度差異很大：從幾PPB到幾百PPM。樣品濃度過低難以測定；樣品濃度過高，如不進行稀釋，則會導致儀器污染，造成檢測工作無法繼續進行。

4、固定污染源排放廢氣中水分含量高，對某些水溶性化合物的定量有很大影響。



北京博賽德科技有限公司針對以上固定污染源廢氣中VOCs監測的難點，并根據山東地標《固定污染源廢氣 揮發性有機物的測定 真空瓶采樣-熱脫附氣相色譜-質譜法》的要求推出了《固定污染源廢氣揮發性有機物監測解決方案》。該方案涉及采樣、進樣、濃縮分析。

一、固定污染源采樣：

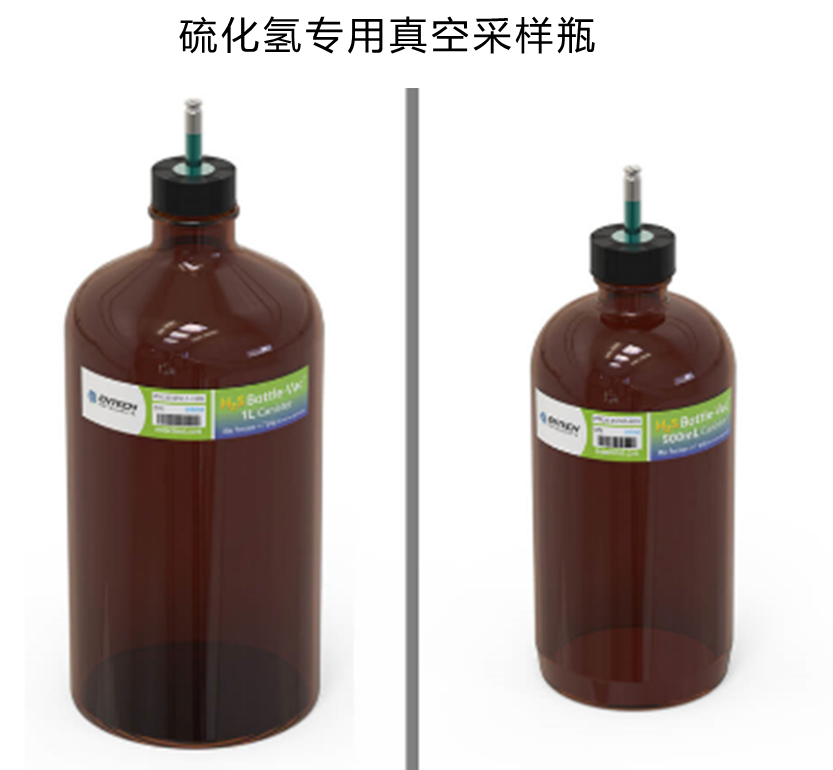

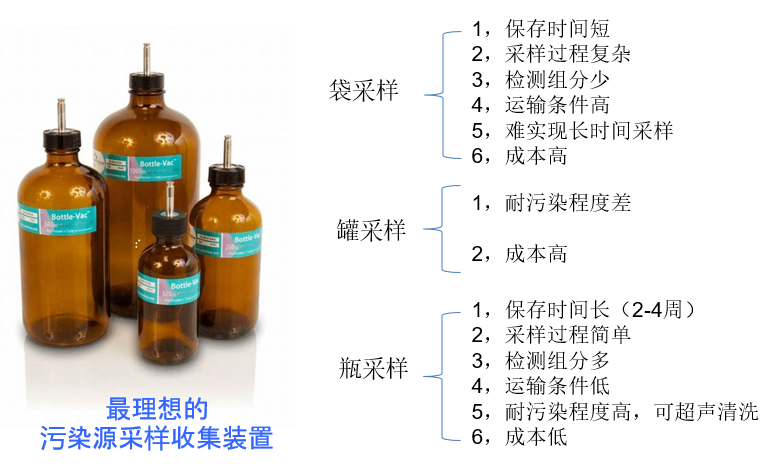

針對固定污染源樣品高溫高濕高濃度的特點，本方案選擇Bottle-Vac™真空采樣瓶進行采樣。Bottle-Vac™真空采樣瓶是很經濟實用的氣體樣品采樣容器，它們使用死體積小不易污染的Micro-QT™閥，既具有和不銹鋼蘇瑪罐一樣良好的氣密性，又使成本大大降低，樣品只會和惰性處理的玻璃或帶惰性涂層的不銹鋼接觸，從而BCT回收更多的物質。




















Bottle-Vac™真空采樣瓶是理想的污染源、垃圾填埋和其他高濃度樣品分析的采樣裝置。

?滿足EPA TO-15要求

?超惰性的玻璃，容易且快速清洗

?低成本可重復利用

?保存時間長（2到4周）

?可以空運

?真空采樣，不需要泵

?能采集半揮發性有機物

?定量環進樣時不需要泵

二、國定污染源進樣及分析方案：

固定污染源排放廢氣中VOC種類繁多，濃度變化范圍大，從幾個PPB到幾百PPM；樣品濃度過低難以測定；樣品濃度過高，如不進行稀釋，則會導致儀器污染，造成檢測工作無法繼續進行，針對上述污染源VOCs分析的種種難題，本方案提供了2種分析檢測配置：

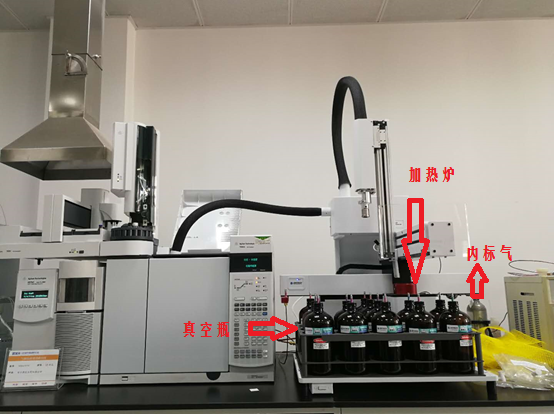

配置1：7650-L20+GCMS — 高濃度樣品分析

對于高濃度樣品，可以利用7650-L20的定量環，直接進樣到GC或GCMS中進行分析。



7650-L20+GCMS — 高濃度樣品分析

方案優勢

1、對污染源濃度進行篩選，對于濃度高的樣品需要進行稀釋后進樣；對于濃度低的樣品使用7200進樣，對200ppb以上的樣品需要進行稀釋；

2、可實現真空瓶和采氣袋進樣，16位自動進樣；

3、可對真空瓶和采氣袋進行加熱，加熱溫度一致

4、機械臂小抓手進樣，樣品短時接觸進樣氣路，減小了高沸點物質的吸附殘留，不會造成交叉污染；

5、自動內標添加功能，雙定量環，定量環可選體積0.25ml、1ml、2ml；

6、無需加壓進樣。

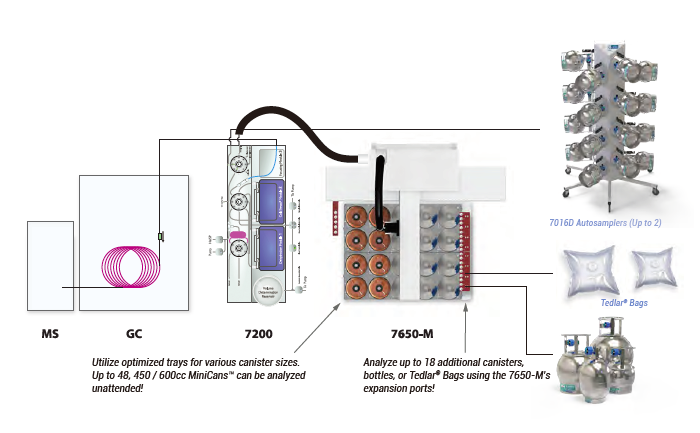

配置2：7650M+7200+GCMS — 高、低濃度樣品分析

對于低濃度樣品，樣品通過7650M自動進樣后，進入到7200中進行濃縮，然后再進樣到GC或GCMS中進行分析；對于高濃度樣品，7650M可直接進樣至7200的三級聚焦阱中，避免樣品與7200阱和二級阱的接觸。



7650M+7200+GCMS — 高、低濃度樣品分析

方案優勢

1、7650M的0.1cc 定量環可直接進樣至7200的三級聚焦阱中，避免樣品與7200阱和二級阱的接觸，高低濃度樣品均適合；

2、 該方案即使暴露至系統中的樣品濃度比方法檢測限（MDLs）高出100,000倍，該操作仍能避免產生殘留。如果使用傳統旋轉閥自動進樣器，那么只要樣品濃度是MDLs的100-500倍，系統就會受到污染；

3、 及時發現高濃度樣品，避免系統受到污染；

4、機械臂小抓手進樣，樣品短時接觸進樣氣路，減小了高沸點物質的吸附殘留，不會造成交叉污染；

5、 真正的能實現污染源和環境空氣共用一臺儀器（進樣體積范圍大；無交叉污染）。
